旋片泵的旋片把轉子、泵腔和兩個端蓋所圍成的月牙形空間分隔成A、B、C三部分，當轉子按箭頭方向旋轉時，與吸氣口相通的空間A的容積是逐漸增大的，正處于吸氣過程。而與排氣口相通的空間C的容積是逐漸縮小的，正處于排氣過程。居中的空間B的容積也是逐漸減小的，正處于壓縮過程。
由于空間A的容積是逐漸增大(即膨脹)，氣體壓強降低，泵的入口處外部氣體壓強大于空間A內的壓強，因此將氣體吸入。當空間A與吸氣口隔絕時，即轉至空間B的位置，氣體開始被壓縮，容積逐漸縮小，最后與排氣口相通。當被壓縮氣體超過排氣壓強時，排氣閥被壓縮氣體推開，氣體穿過油箱內的油層排至大氣中。由泵的連續運轉，達到連續抽氣的目的。如果排出的氣體通過氣道而轉入另一級(低真空級)，由低真空級抽走，再經低真空級壓縮后排至大氣中，即組成了雙級泵。這時總的壓縮比由兩級來負擔，因而提高了極限真空度。

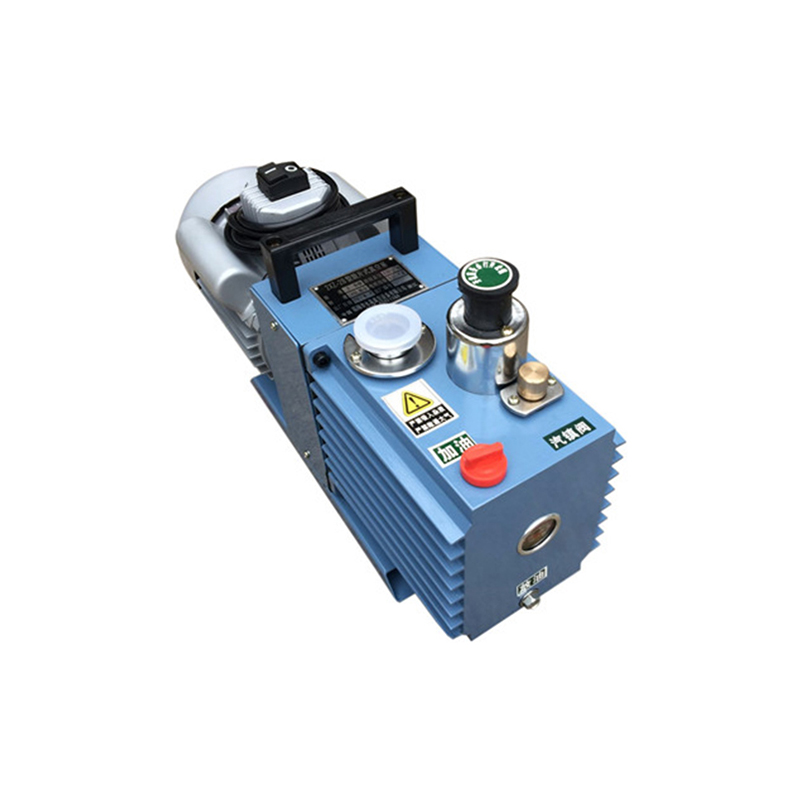

旋片式真空泵的特點及適用范圍：
特點：
真空泵吸氣口安裝有金屬絲網的粗過濾器。能防止固體的外來塵粒吸入泵腔。油分離器內安裝有高效油氣分離效果的排氣過渡器。停泵時，內置于吸氣口的吸氣閥使泵與被抽系統隔離，防止油返入被抽系統。泵由空氣冷卻。XD旋片真空泵所有的泵均由直聯的電動機通過彈性聯軸器驅動。
適用范圍：
1.真空泵適用于密閉系統的抽真空使用。如真空包裝、真空成形、真空吸引。
2.入口壓力范圍：100Pa—100000 Pa，超出此范圍工作真空泵排氣口將有油霧產生。XD型旋片式真空泵工作環境溫度和吸入氣體溫度應在5℃~40℃之間。
3.真空泵不能抽除水或其它液體。不能抽除易爆、易燃、含氧量過高的、腐蝕性的氣體。

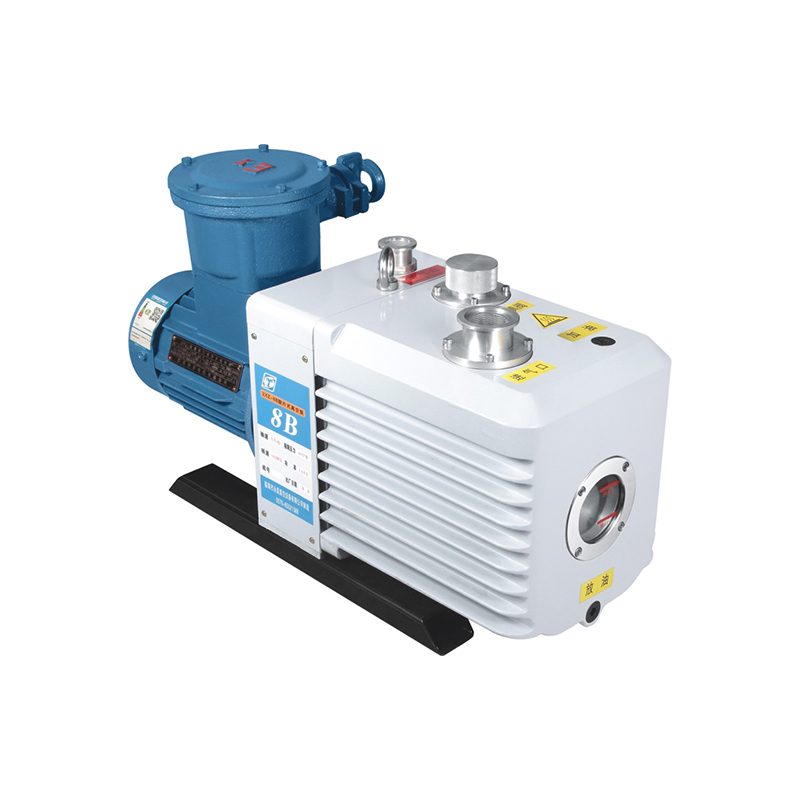

4.一般供應的電動機不防爆，如要求防爆或其它特殊要求時電動機必須符合相關的標準。
旋片式真空泵的應用：
其工作壓強范圍為101325－1.33×10-2（Pa）屬于低真空泵。它可以單獨使用，也可以作為其它高真空泵或超高真空泵的前級泵。它已廣泛地應用于冶金、機械、軍工、電子、化工、輕工、石油及醫藥等生產和科研部門。旋片式真空泵是抽除氣體的基本設備之一，它可單獨使用，也可與增壓泵、擴散泵、分子泵等超高泵連接在一起作為前級泵使用。
1.
旋片式真空泵是用以抽除特定密封容器內的氣體，使該容器獲得一定真空的基本設備，由于現代科學技術的高度發展，旋片真空泵的應用遍及各個科學領域和各種企業事業單位，可供冶金、化工、輕工、石油、醫療、制藥、印染、電器、電真空、半導體、食品、原子能、紡織等科研機關、大專院校、工礦企業作科研和生產與教學之用。并廣泛在榨油機上使用。
2.由于旋片真空泵是用黑色金屬制造，而且比較精密，整個泵的工作都是聯系在一起的，所以旋片真空泵不適用于抽除含氧過高的、有毒的、有爆炸性的浸蝕黑色金屬的和對真空油起化學作用的各種氣體，也不可做為壓縮機和輸送泵使用。如有氣鎮裝置的泵，可抽除一定地的可凝汽體。
性能特點
旋片真空泵是由旋片分隔的泵腔工作室容積周期性變化以實現抽氣的真空泵，當采用工作液來進行潤滑并填充泵腔死隙，分隔排氣閥和大氣時，即為通常所稱的迅達真空泵的旋片真空泵，在性能上有如下特點：
1.體積小、重量輕、噪音低；
2.設有氣鎮閥，可抽除少量水蒸氣；
3.極限真空度高；
4.內裝強制進油，潤滑充分，性能可靠；
5.設有自動防返油雙重保險裝置；
6.保持進氣壓強為1.33×10Pa時仍可連續運轉；
7.不漏油、不噴油、不污染工作環境,排氣裝置有專配油霧收集器；
8.可以配備小口徑轉換接頭和國際標準的KF接口。
旋片式真空泵的使用特點
抽氣速率：4~100L/S (升/秒)
極限壓強：≤6*10-2Pa (帕)
極限真空：≤1.3Pa (帕)
氣體類型：常溫無其它混合物的清潔干燥空氣，不許有含其它粉塵及水分的空氣。
工作要求：進口壓強在大于6500Pa時連續工作時間，不得超過3分鐘以免噴油引起泵損。
工作要求：進口壓強在小于1330pa的條件下，允許長時期連續工作。
環境溫度：真空泵一般在不低于5℃的室溫及不高于90%的相對溫度的環境內使用。
